1、适用场景:进行非腐蚀性液体压力大小的测量,输出线性信号。
2、产品特点:采用进口陶瓷座制作的陶瓷压阻式压力传感器,使用精密信号处理芯片对传感器的偏移、灵敏度、温漂等进行补偿,并针对水处理行业的特点,在封装结构上进行了独特性的设计,具有集成度高、成本低、体积小、拆装方便、精度高、一致性好、抗干扰能力强、响应速度快等特性。
3、基本原理及电气参数: 基于压阻效应,压力作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥,由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,再使用信号处理芯片对信号进行降噪与放大处理,输出方便直接读取与测量的电信号。

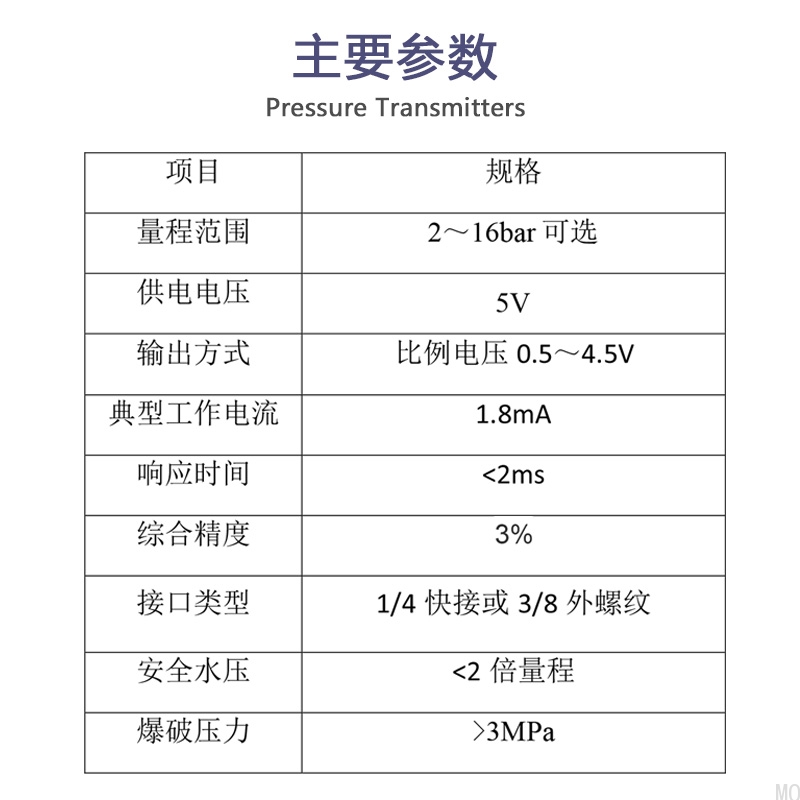

序号 | 项目 | 规格 | 标准 |
3.1 | 量程范围 | 2~16bar可选 | |
3.2 | 供电电压 | 5V | |
3.3 | 输出方式 | 比例电压0.5~4.5V,可定制0~5V比例区间 | |
3.4 | 响应时间 | <2ms | |
3.5 | 线性波动 | ±3% | |
3.6 | 时间漂移 | <1%/year | |
3.7 | 温度漂移 | ±2%(0~60℃) | |
3.8 | 综合精度 | 3% | |
3.9 | 耐电压 | 带电部件与非带电部件之间施加DC160V·1min或DC300V·1s无闪烁或击穿 | |
3.10 | 典型工作电流 | 1.8mA | |
3.11 | 待机电流 | <250nA |
4、功能参数
序号 | 项目 | 规格 | 标准 |
4.1 | 尺寸 | Φ28×40mm | |
4.2 | 接口类型 | 1/4快速接头或3/8外螺纹 | |
4.3 | 端子类型 | XH-2.54-3p | |
4.4 | 线材连接强度(本体出线端) | 沿端子轴向施加20N•10S拉力 沿端子垂直方向施加20N•10S拉力 | 连接处无损坏 |
4.5 | 爆破压力 | >3MPa | |
4.6 | 耐水锤 | 30s频率1.05MPa水锤十万次 | 无泄漏和破损 |
4.7 | 跌落性能 | 从50cm高度任意方向落到混凝土上三次 | 试验后动作正常,无损坏 |
5、适用环境
序号 | 项目 | 规格 |
5.1 | 水质 | 浊度<1;TDS<3000 |
5.2 | 适用水压 | <1倍量程 |
5.3 | 安全水压 | <2倍量程 |
5.4 | 适用水温 | 0~60℃ |
5.5 | 工作温度 | -30~65℃ |
5.6 | 工作湿度 | <95% |
5.7 | 储存环境 | 温度0~45℃,湿度<90% |
